隨著我國經濟的進一步發展，手表在計時的基礎上，被時代賦予了時尚、氣質的象征，在這樣的背景下，手表生產企業對于手表組裝零件的性能、狀態、尺寸精度尤為看重。圓形玻璃雖是手表整體構造中較為簡單的部件，但其防止了手表表面進入灰塵，干擾時針、分針及秒針的運轉，是一個特別的存在。為了保證手表在裝配時，圓形玻璃能夠緊密貼合，廠商們通常會對其進行精 密測量。

手表圓形玻璃傳統的測量方法使用的是使用卡尺等工具進行人工檢測，這種方法可能會存在多種因素導致誤差產生，且人工檢測效率低，加之采用的是接觸式測量，容易導致圓形玻璃出現表面磨損，影響使用。針對這一問題，思瑞測量推出了手表圓形玻璃解決方案，通過ViewMax C全自動影像測量儀搭配METUS專 業影像測量軟件，可以快速、準確的得出圓形玻璃的外形尺寸，真實反映產品情況。

檢測步驟

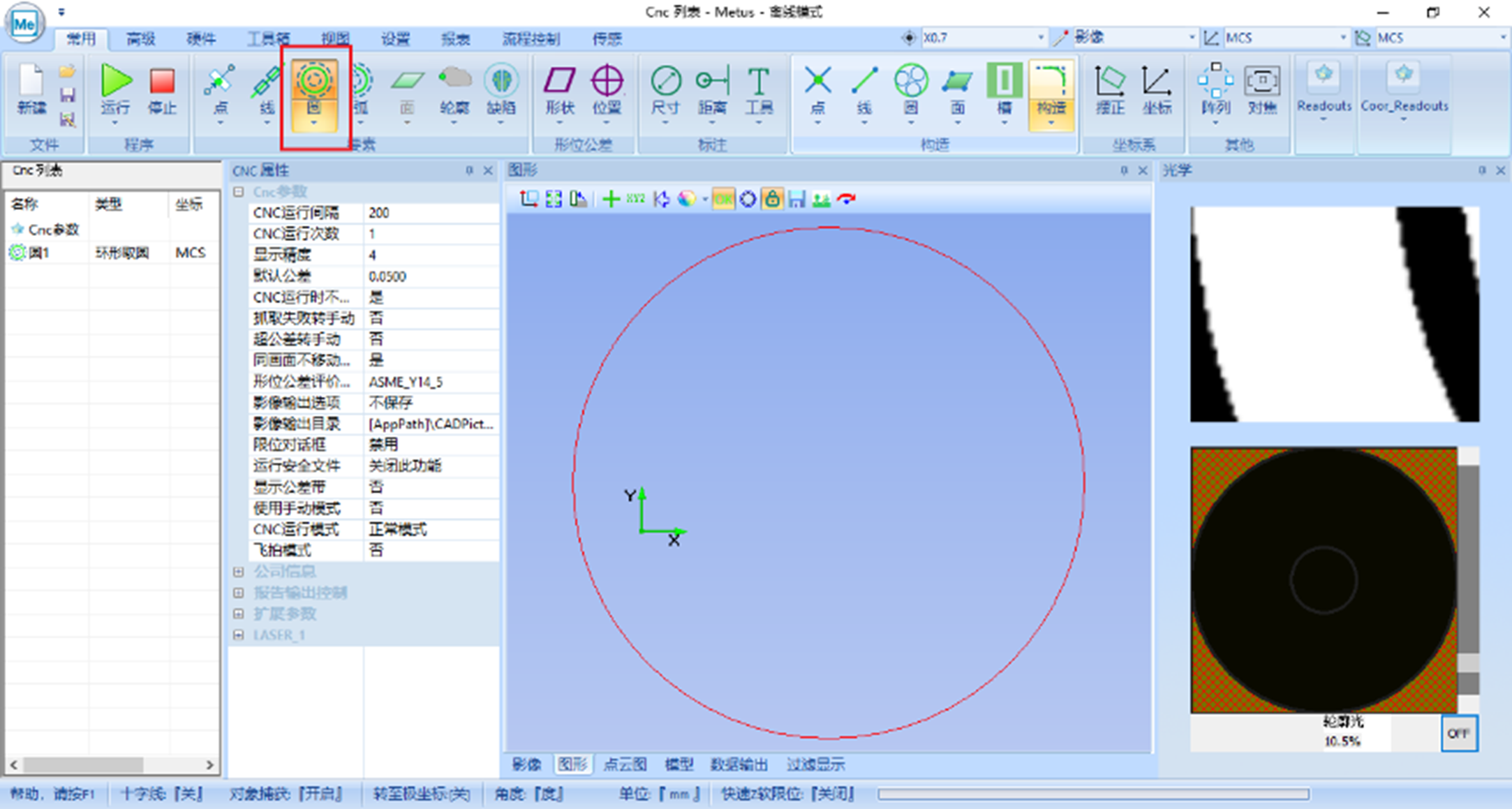

1、取圓

點擊“常用”-“圓環取圓”抓取表盤玻璃外形。

2、建立坐標系

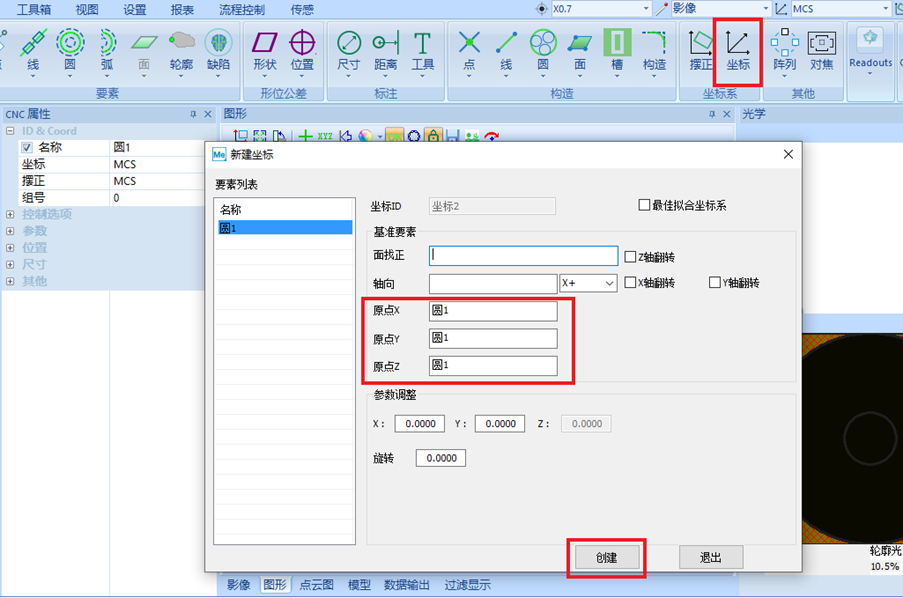

選擇坐標系中的“坐標”，選擇圓1為原 點X、Y、Z。

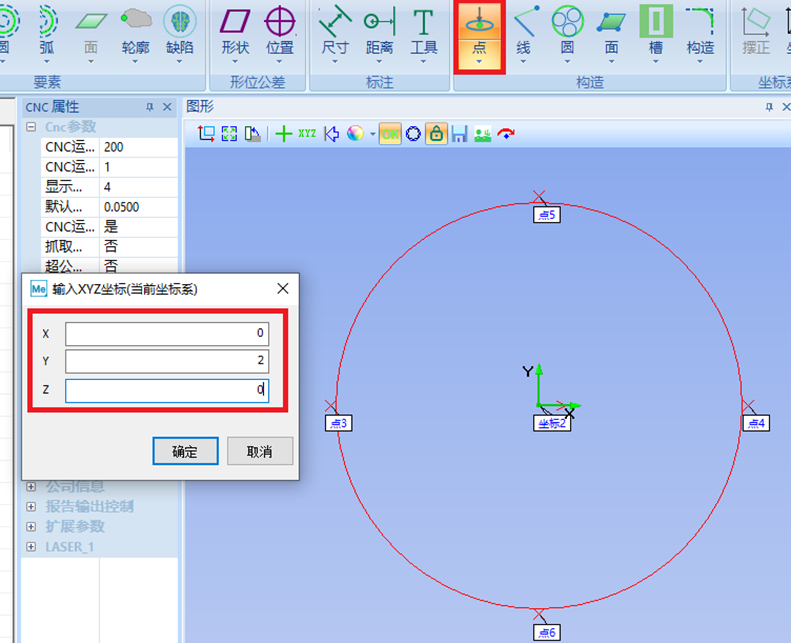

3、構造指定點

選擇“構造”-“點”-“指定點”，按住“鍵盤shift+鼠標左鍵”并單擊圖形窗口，彈出坐標輸入窗口。依次輸入四個位置的數值，即可生成虛擬元素。

4、多點構線

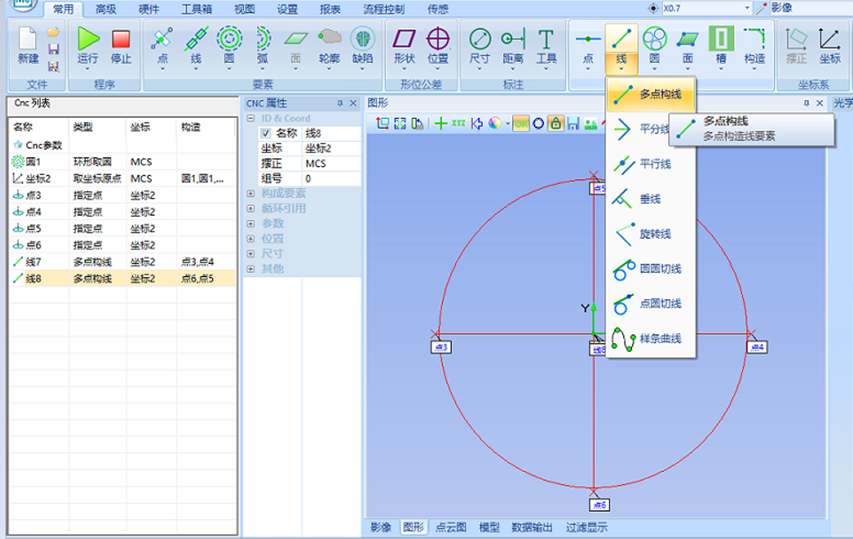

選擇“構造”-“線”-“多點構線”，在圖形窗口選擇，X軸向的點相連接，Y軸向的點相連接。

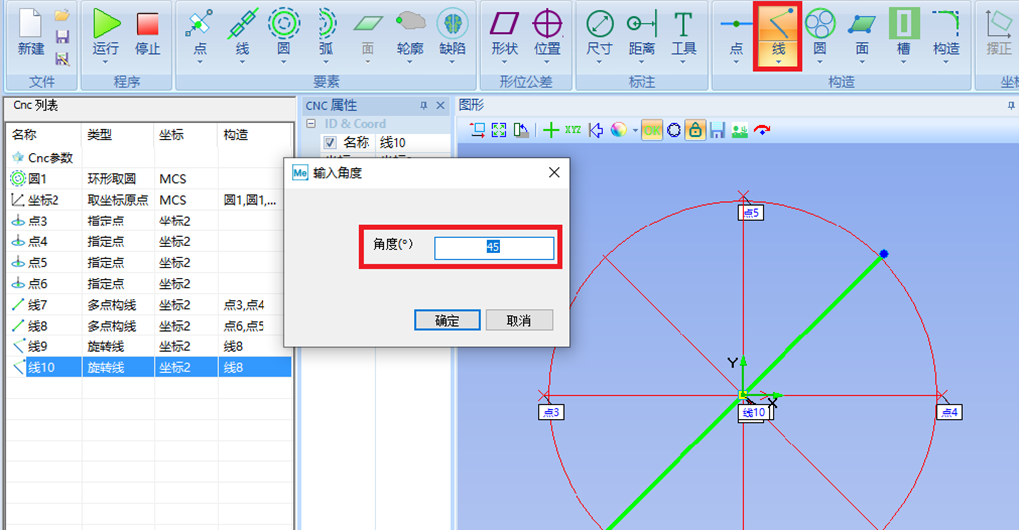

5、旋轉直線

選擇“構造”-“線”-“旋轉線”，在圖形窗口選擇對應直線，按住“鍵盤shift+鼠標左鍵“并點擊圖形窗口任意位置，彈出“輸入角度”窗口，輸入角度，按確定。（注：順時針旋轉為負角度，逆 時針旋轉為正角度）

6、構造交點

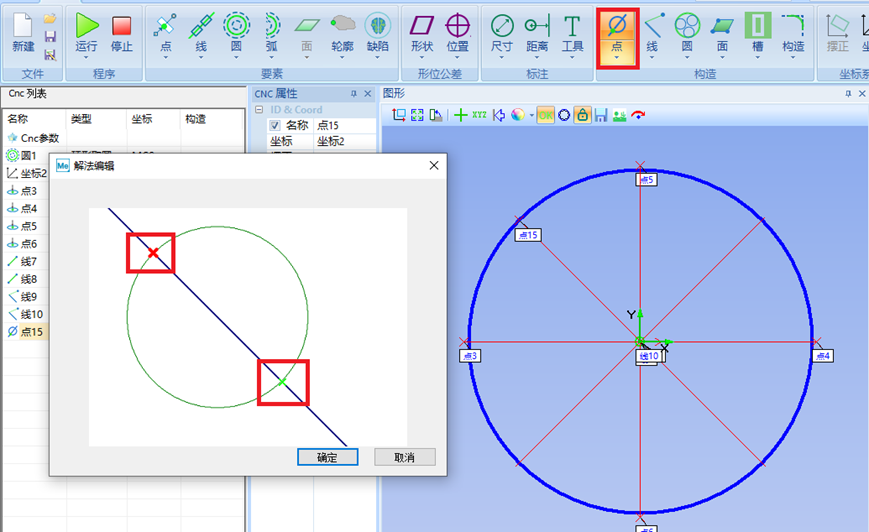

選擇“構造”-“點”-“線圓交點”，鼠標左鍵選擇其中一條直線和圓，彈出“解法編輯”，選擇需要的交點。（此步驟需要重復多次）

7、尺寸標注

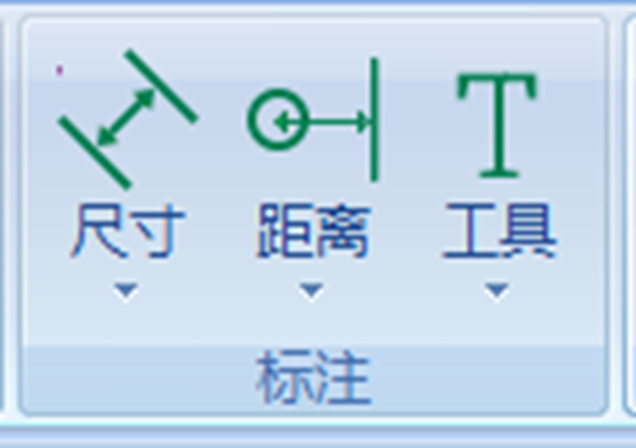

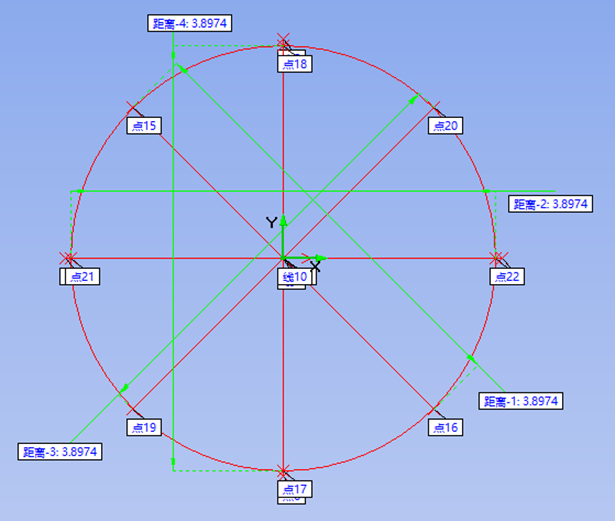

點擊“標注”-“尺寸”-“距離標注”進行標注。

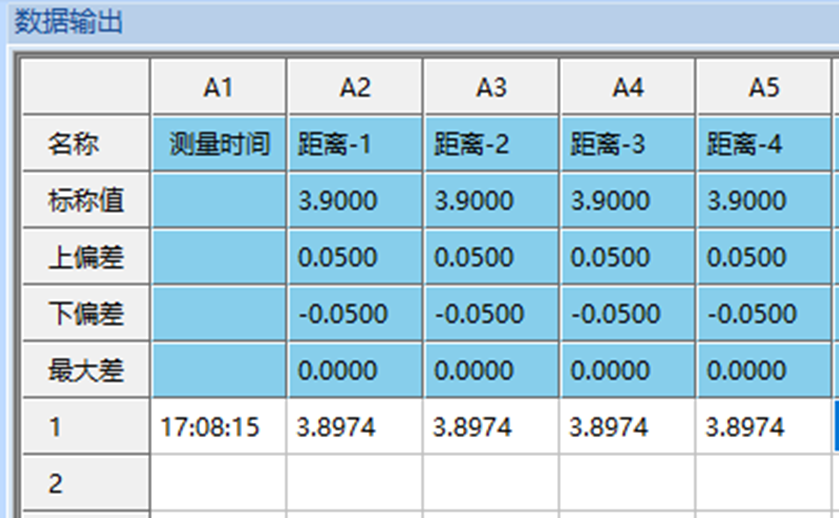

8、數據輸出

方案優勢

品質可靠，定位準確：全自動影像測量儀配置高清彩色相機和實時影像測量導航系統，被測工件無需裝夾，能利用不同光線效果凸顯被測物的特性，更精 準抓取手表圓形玻璃外形尺寸。

多樣化測量：除了能對手表圓形玻璃進行外形尺寸測量外，還能進行表面平面度測量、圓度測量、R角測量等多樣化測量，實現一機多用，是測量手表圓形玻璃的好選擇，同時也是小、薄、軟零部件測量的不二選擇。

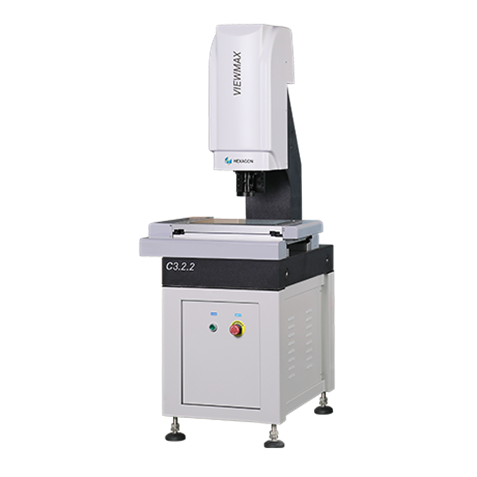

思瑞測量ViewMax C系列全自動影像測量儀基于強大的軟硬件配置，不僅能夠充分滿足手表圓形玻璃各方面的檢測，還能滿足各行業的各方面測量需求，為電子元器件、五金沖壓件、塑膠件等小薄軟產品的幾何尺寸檢測提供技術支持，減輕企業品控成本，提升產品競爭力。
