一、適用范圍

此案例為摩托車上發動機的一個零部件：前蓋。根據圖紙要求，主要是測量一些位置、垂直度、平面度；此案例的測量方法同樣適用于用321法（面圓圓）建立坐標系的機加類零件.

二、測量方法分析

1.工件分析:

根據客戶提供的圖紙進行分析，我們可以看出，此產品主要測量圖紙上標注的位置、垂直度、平面度等。圖紙上標注了平面為A基準，另外兩個銷孔為定位孔，這是一個典型的一面兩銷定位方式加工的產品。我們可以把平面定為第一軸向，控制Z方向的零點，把兩銷孔的連線定為第二向，旋轉一個角度與圖紙坐標系相符，再把X、Y的原點放到中心孔即可。

2.工件裝夾:

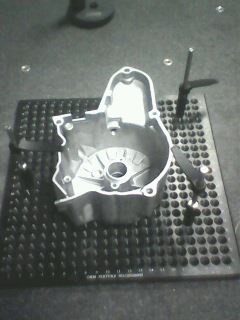

分析圖紙和測量要求后，就可以進行工件的裝夾；此工件為鋁合金材料，主要測量一個方向上的尺寸，工件下部有一個平整的小面可以直接放在夾具上，再用兩個壓片壓緊即可，裝夾方法如圖：

3.測量步驟:

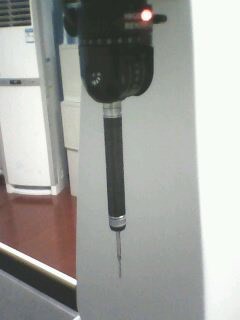

測針配置：由此于產品部分尺寸較深、較小，且靠近產品內壁，我們需使用一支EM2的加長桿，再配置一根20mm的普通加長桿和一根直徑Φ2mm測針即可；其配置總長度為150mm左右，這樣就可以滿足測量需要了，如圖所示：

步驟：

• 測針校驗：此案例只用到A0B0一個角度，我們配置好針后直接校驗測針即可。

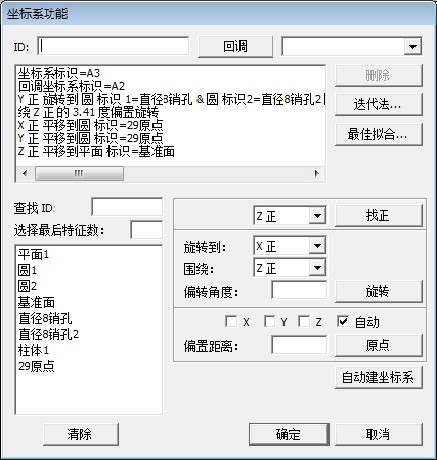

• 工件裝夾好了以后，我們就可以進行坐標系的建立了，先手動測量一個面和兩個圓，初建坐標系，然后在自動模式下再測量基準面A，中心孔和另外兩個銷孔，用平面A定第一向，用兩銷孔連線定第二軸向，由于兩孔連線和圖紙坐標系存在一個角度，所以需要通過三角函數計算得到一個偏轉角度為3.41度，然后進行旋轉，平面A控制一個方向的原點，中心孔直接控制另外兩個方向原點，如圖所示：

• 坐標系建立好了之后，按圖紙要求自動測量相應特征元素。

• 測量完成后按圖紙要求進行相應評價即可，評價位置時選中被評價元素，在右邊的輸出項目里勾選其中的X、Y、D和形狀即可，輸出形狀主要是出于參考目的，看測量的元素有無碰桿的情況發生；

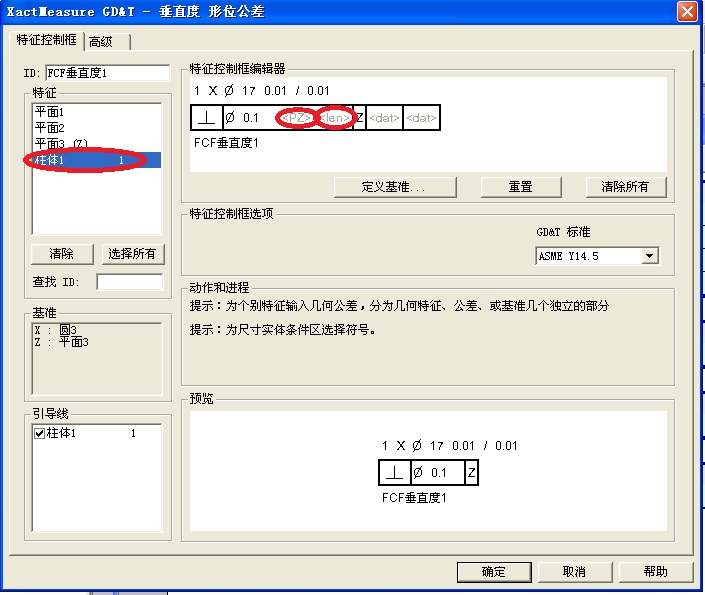

• 評價垂直度時要注意先定義基準，然后選擇被評價元素，再在控制框編輯器里鍵入相應的公差和基準，如果圖紙上標注有指定長度的垂直度要求，我們可以在〈PZ〉處點擊一下然后選擇“P”，選擇使用投影區域，再在〈LEN〉處點擊一下輸入投

• 影的長度即可，如圖所示：

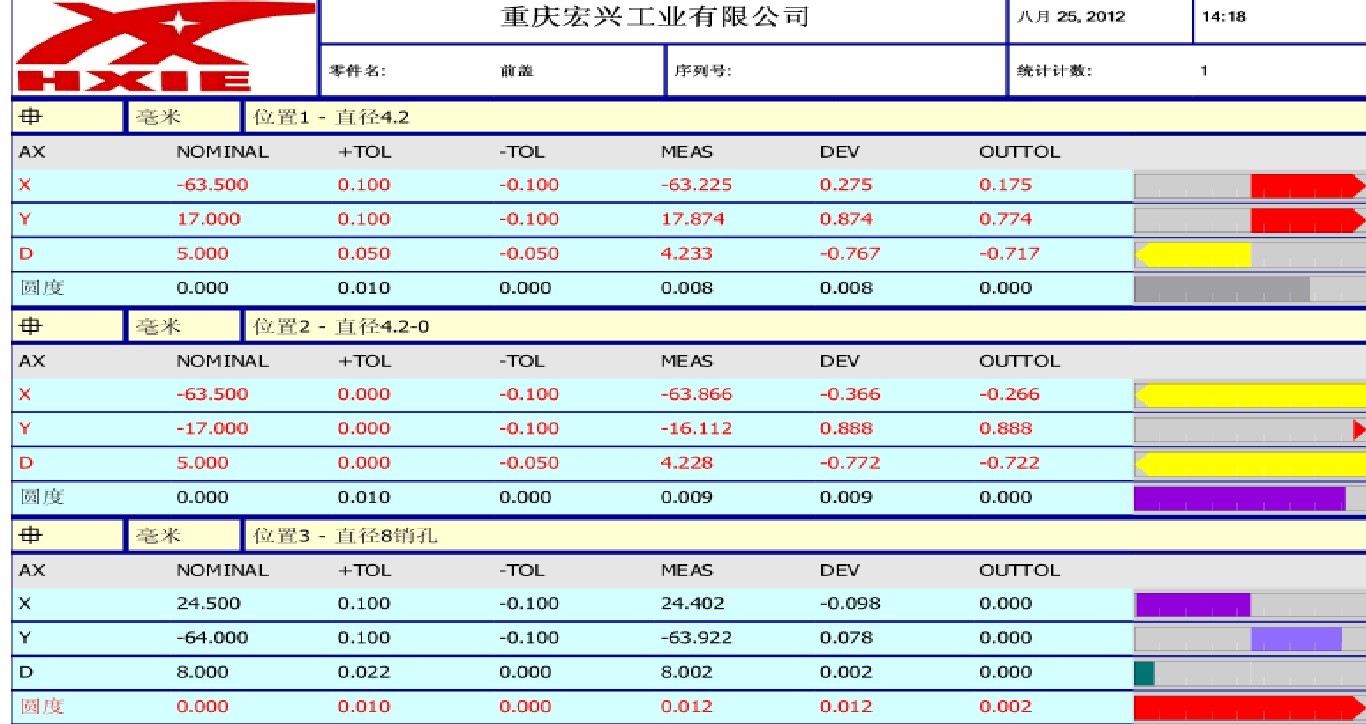

• 將報告輸出為PDF格式的報告并存檔，測量完成。

三、總結

此案例主要講解了用一個面和兩個圓來建立坐標系的方法，坐標系的旋轉，另外還講解了位置尺寸的評價，以及垂直度的

評價方法，對部分機加類產品有一定的參考作用。
