三坐標和影像儀的不同

隨著制造技術和標準要求的發展，傳統的測量工具如游標卡尺等已經越來越難以滿足測量需求。高精密的測量儀器在越來越多制造企業上得到應用。在二維測量角度上，有影像測量儀，結合了光學投影和計算機技術而成，在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。而如果從空間三維的角度來說，那就是三坐標測量儀。通過對空間坐標數值的采集，擬合成測量元素，通過算法計算出位置公差等數據。

1、機器原理不同

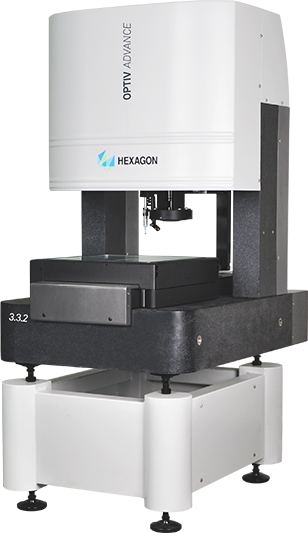

影像測量由CCD、光柵尺等部件組成的高精度光學測量儀器，基于機器視覺技術及微米精確控制完成測量過程。測量中將通過USB及RS232數據線傳輸?shù)诫娔X的數據采集卡中，將光信號轉化為電信號，之后由影像測量儀軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。

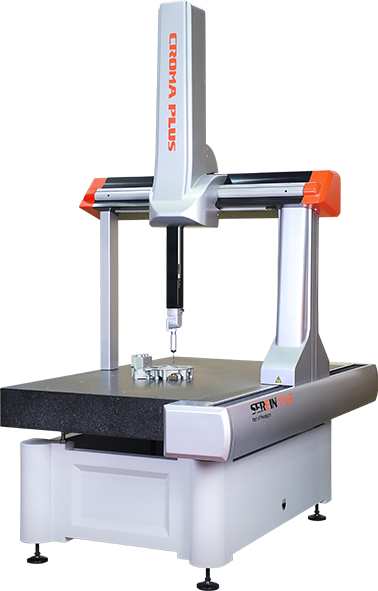

三坐標測量機。通過三個相互垂直的導軌上移動的方式，以接觸或非接觸等方式傳送訊號，三個軸的位移測量系統經數據處理器計算出工件的各點坐標(X、Y、Z)及各項功能測量的儀器。

2、作用不同

二次元測量儀主要應用在二維平面測量領域，如一些機械、電子、五金等行業，有測頭的可以測量一些簡單形位公差，如平面度，垂直度等。

三次元測量儀以三維測量為主，可以測量形狀復雜的機械零件的尺寸，形位公差和自由曲面等。

影像測量儀和三坐標測量儀都有其各自的適用范圍，需在充分了解使用需求后再進行采購。思瑞也有一支專業服務團隊，可以給出專業的售前建議，為你定制合乎需求的測量方案。
