塑料是以石油或天然氣為原料，經過合成反應而得高分子樹脂。它包含有ABS塑料、PE塑料(聚乙烯)、PP塑料(聚丙烯)、聚氯乙烯、聚氯乙烯PVC等，其中ABS塑料適于制作一般機械零件，減磨耐磨零件，傳動零件和電訊零件。塑料配件通常是采用塑料為主要原料加工而成的生活用品、工業用品。包括以塑料有原料的注塑、吸塑等所有的工藝件。

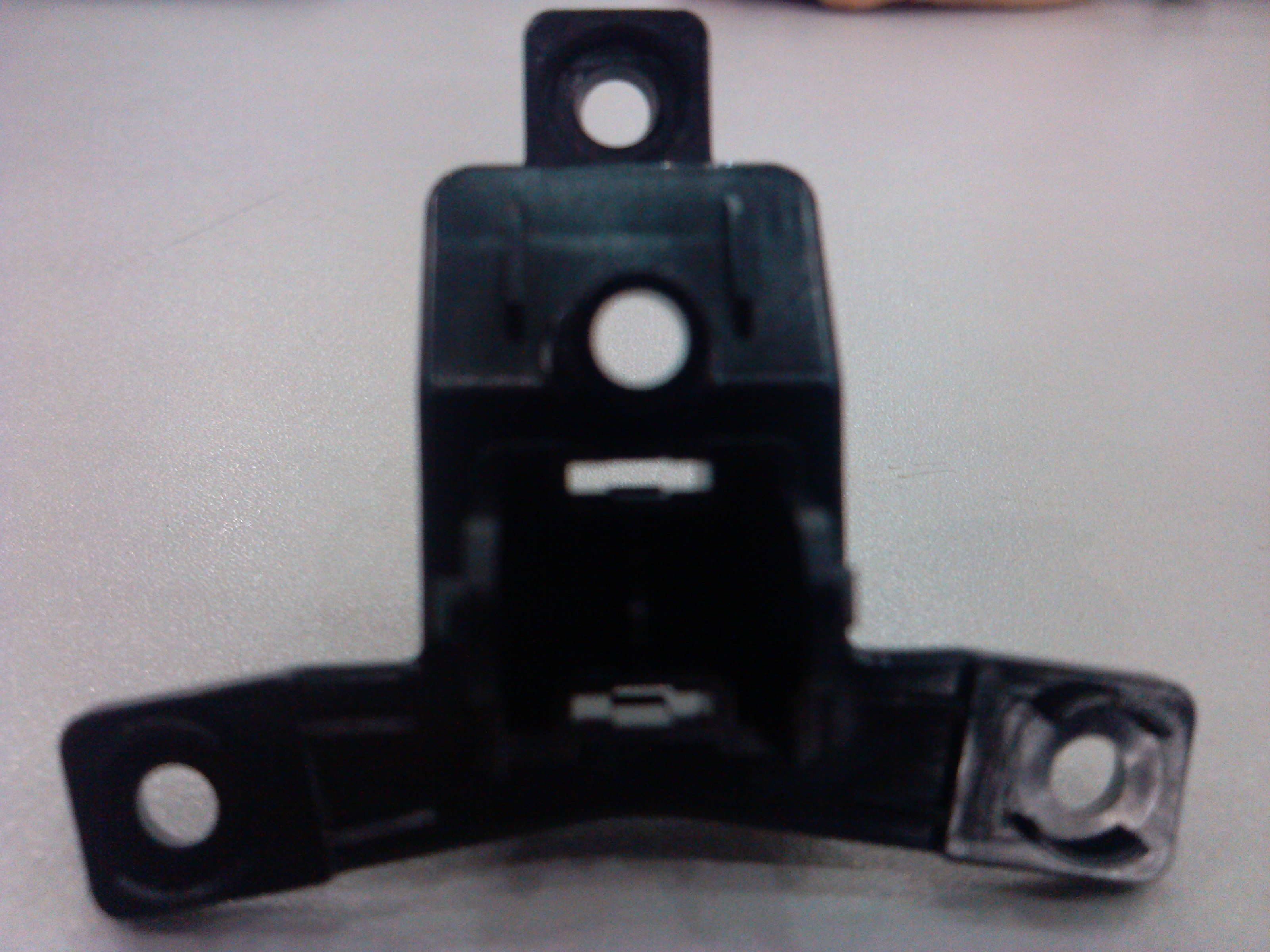

案例為汽車上的一個塑料配件，根據客戶客戶要求，測量圓的直徑和距離尺寸。

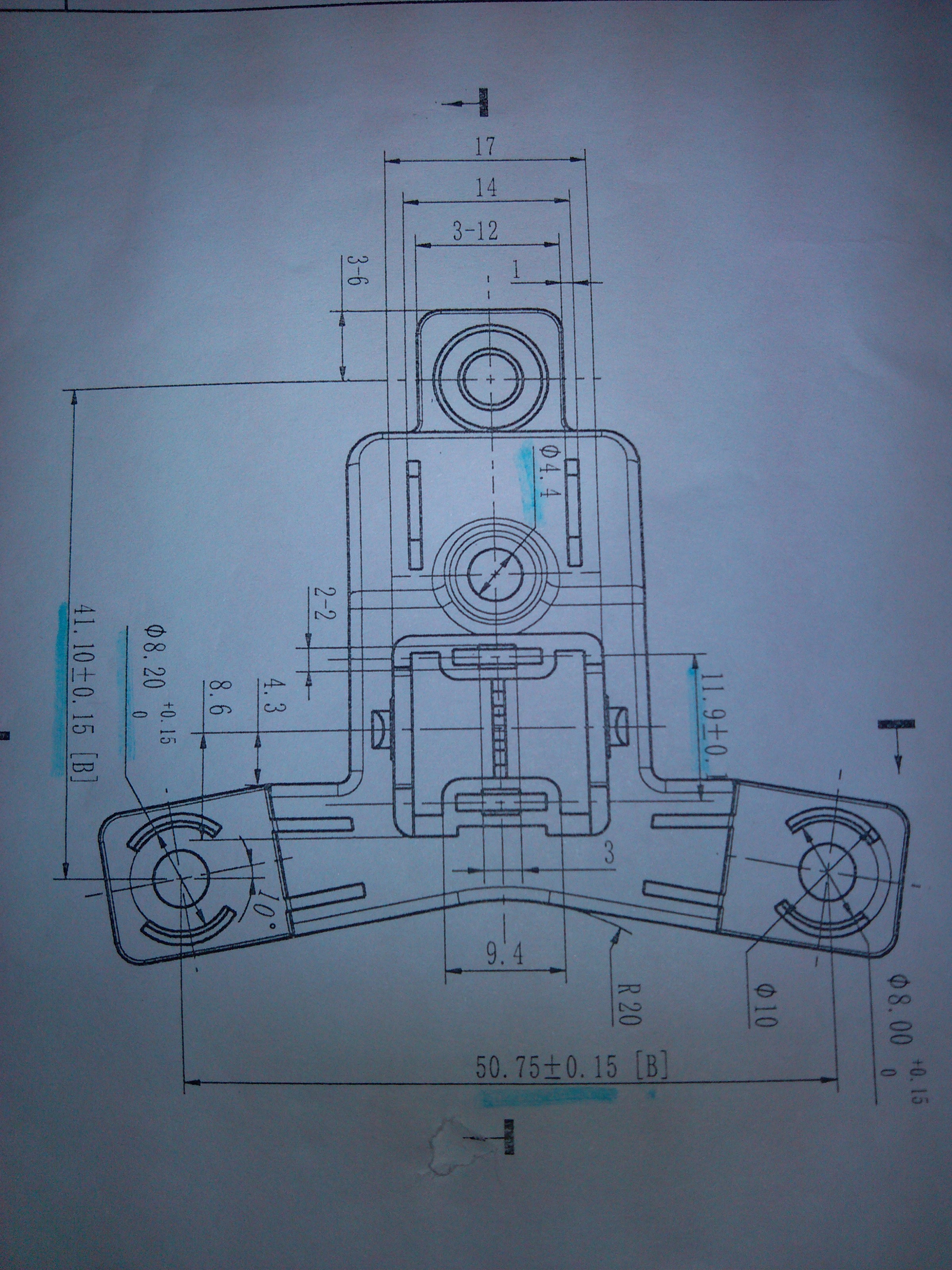

因為工件較小用影像儀可實現測量。工件和要求的尺寸（筆標記部分）。
第一步：工件分析。根據需求，要求測量圓的直徑，圓與圓距離等尺寸，建立合適的坐標系，可以批量檢測，提高測量效率。
第二步：工件裝夾。了解基準和測量要求后，就可以進行工件的裝夾了；可直接擺放在玻璃平臺上，用橡皮泥固定即可。
1、放大倍數的選擇，因為該工件較大，在此選用小倍率倍即可

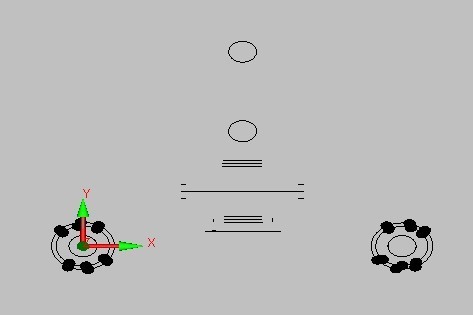

2、坐標系的建立，在此用平面上的兩個圓確定,建立手動坐標系和自動坐標系。

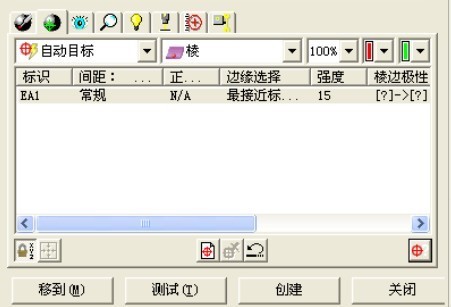

3、測量評價所需要的元素，注意在測量各個元素的時候要選擇合適的亮度，棱的選擇（[ ？]--[ ？]），還有過濾方式的選擇。

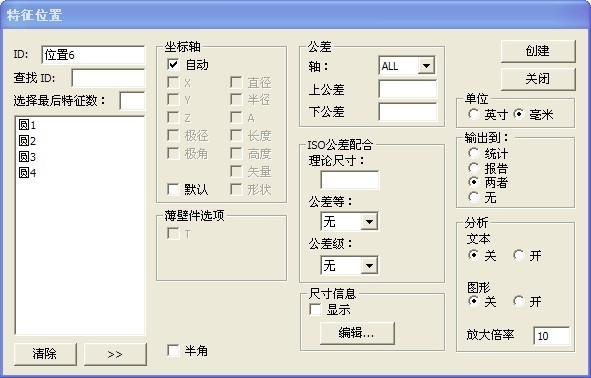

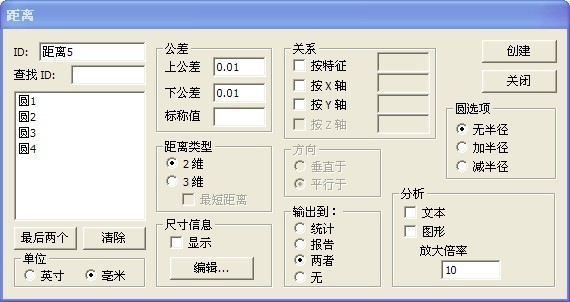

4、評價：用位置和距離評價圓的直徑和所需要的距離尺寸。

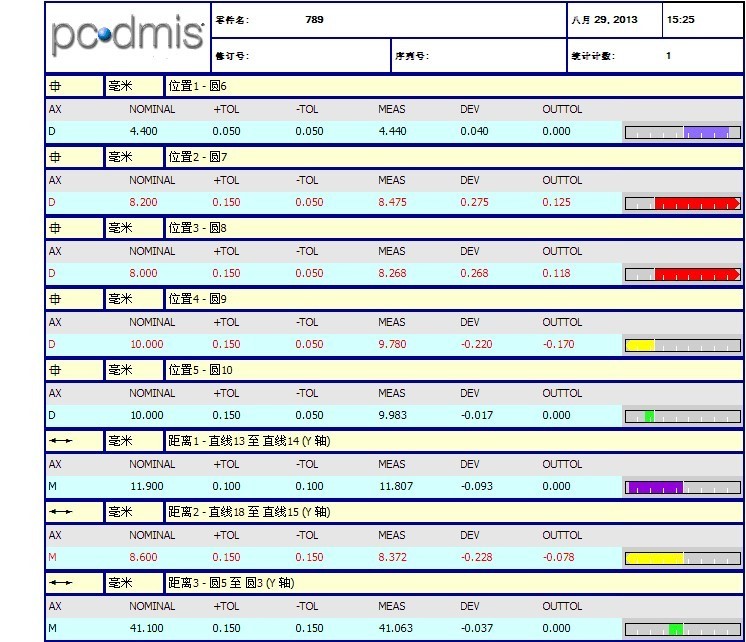

5、得到報告。
這個案例因工件較小可以使用影像測量儀進行測量。根據要求建立合適的坐標系，可以批量檢測，合理提高測量效率。
OPTIV CLASSIC 3.3.2 影像測量儀；軟件配置：pc-dmis
思瑞測量生產高精度影像測量儀，全自動影像測量儀_影像測量儀,二次元測量儀，具備穩定高精度，并且在光學傳感器的基礎上可以配備激光傳感器或白光共聚焦傳感器，是一款高性價比的專業級影像測量機。
思瑞影像測量儀，二次元測量儀，影像測量機，全自動影像測量儀，測量精準高效。影像儀支持多種傳感器，被廣泛的應用于醫療、航空、汽車、3C電子、模具等行業，為您提供多種測量方案，提高生產效率。
