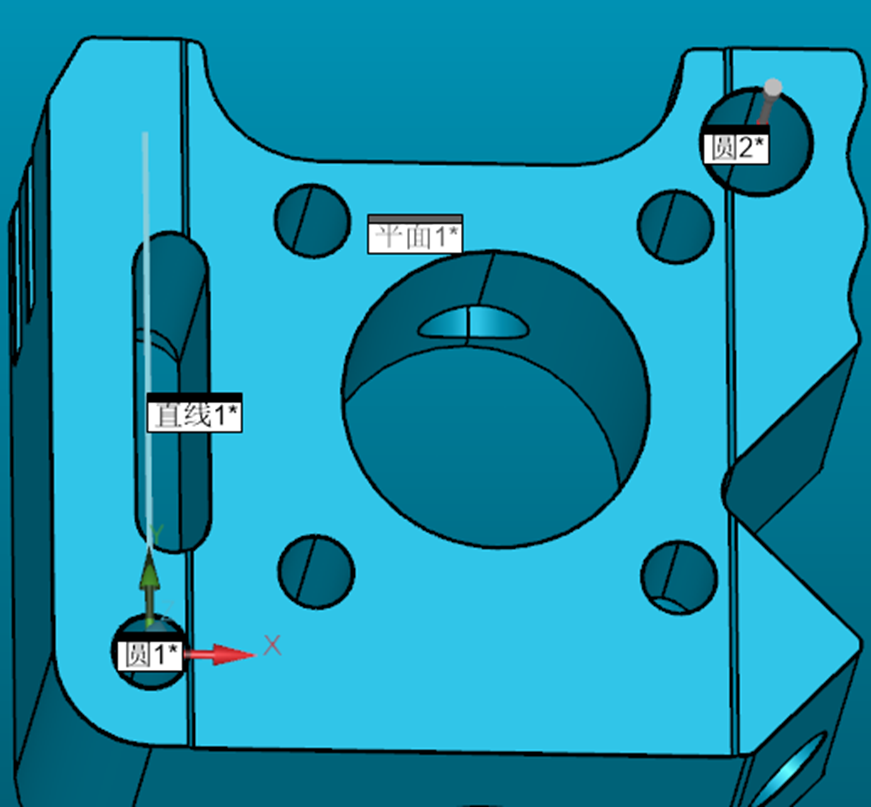

當在測量時，有些產品的基準孔可能不在同一直線上，導致坐標系的方向無法統一，測量過程中測量結果存在著很大的誤差。因而，為了建立出圖紙標注的坐標系，我們需要構造出一條直線，以保證坐標系的方向。今天便來講解一下如何使用PC DMIS軟件中的構造偏置直線得到下圖中的紅色直線（使用此方法孔心距的偏差會被強制計算到偏置方向垂直的另外一個軸向）。

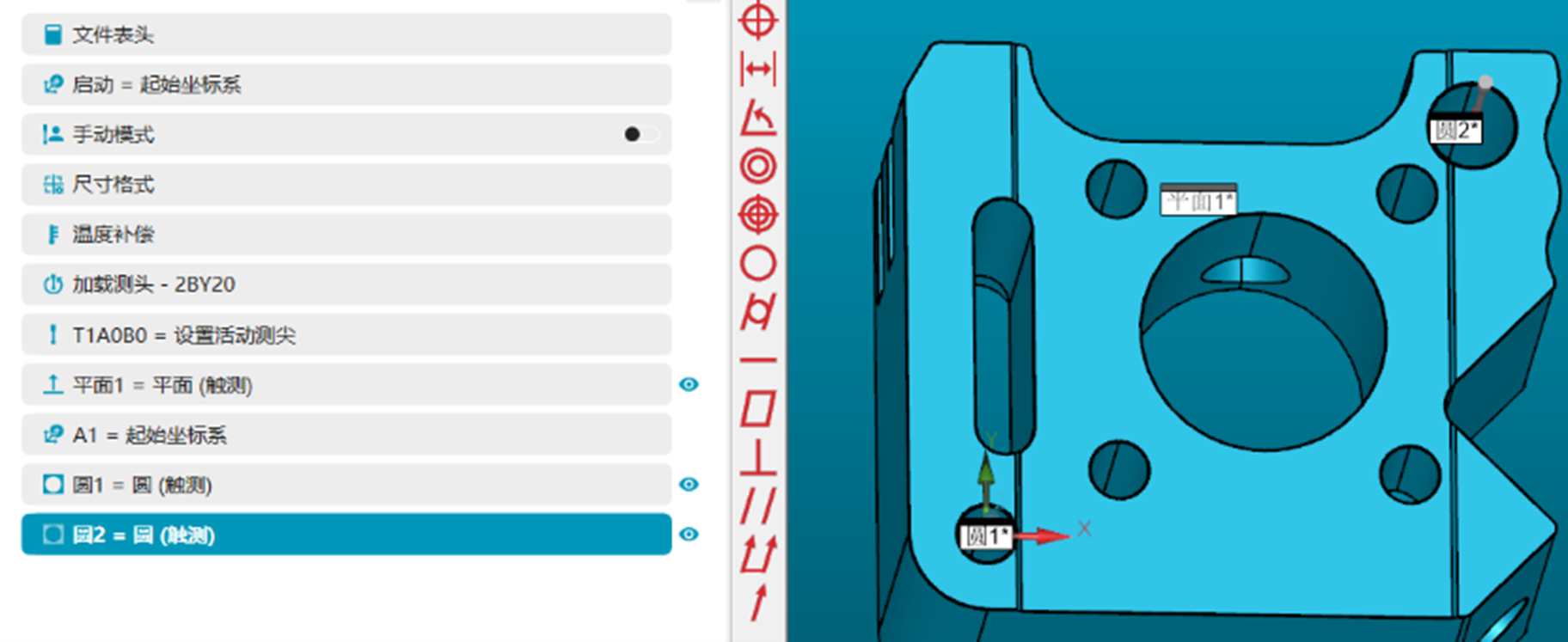

1、在對應的基準面上將兩個基準孔測量出來，分別命名為圓1和圓2；

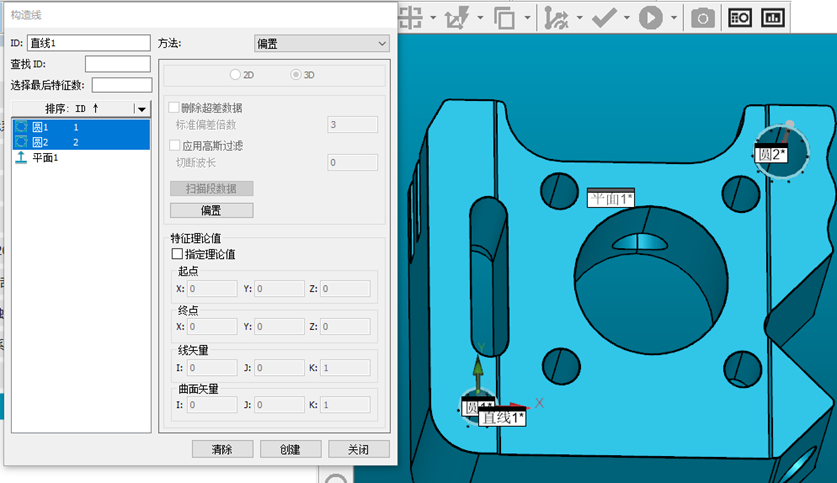

2、打開構造直線選中圓1、圓2，使用偏置直線方法構造直線；

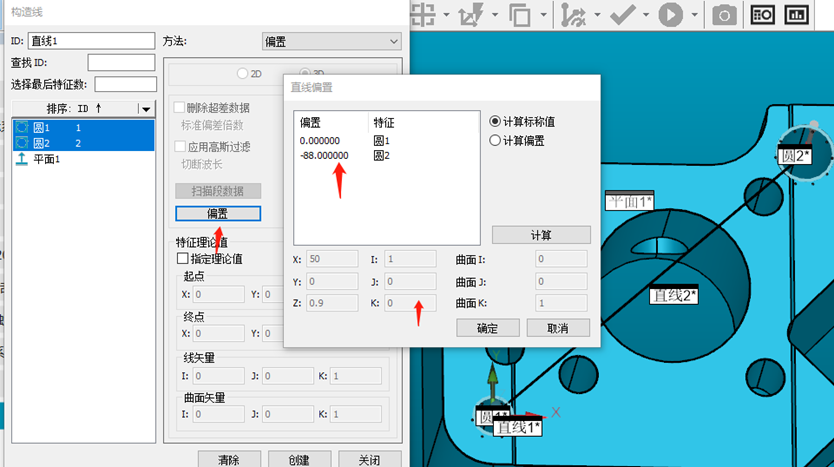

3、參照以下步驟設置偏置參數。

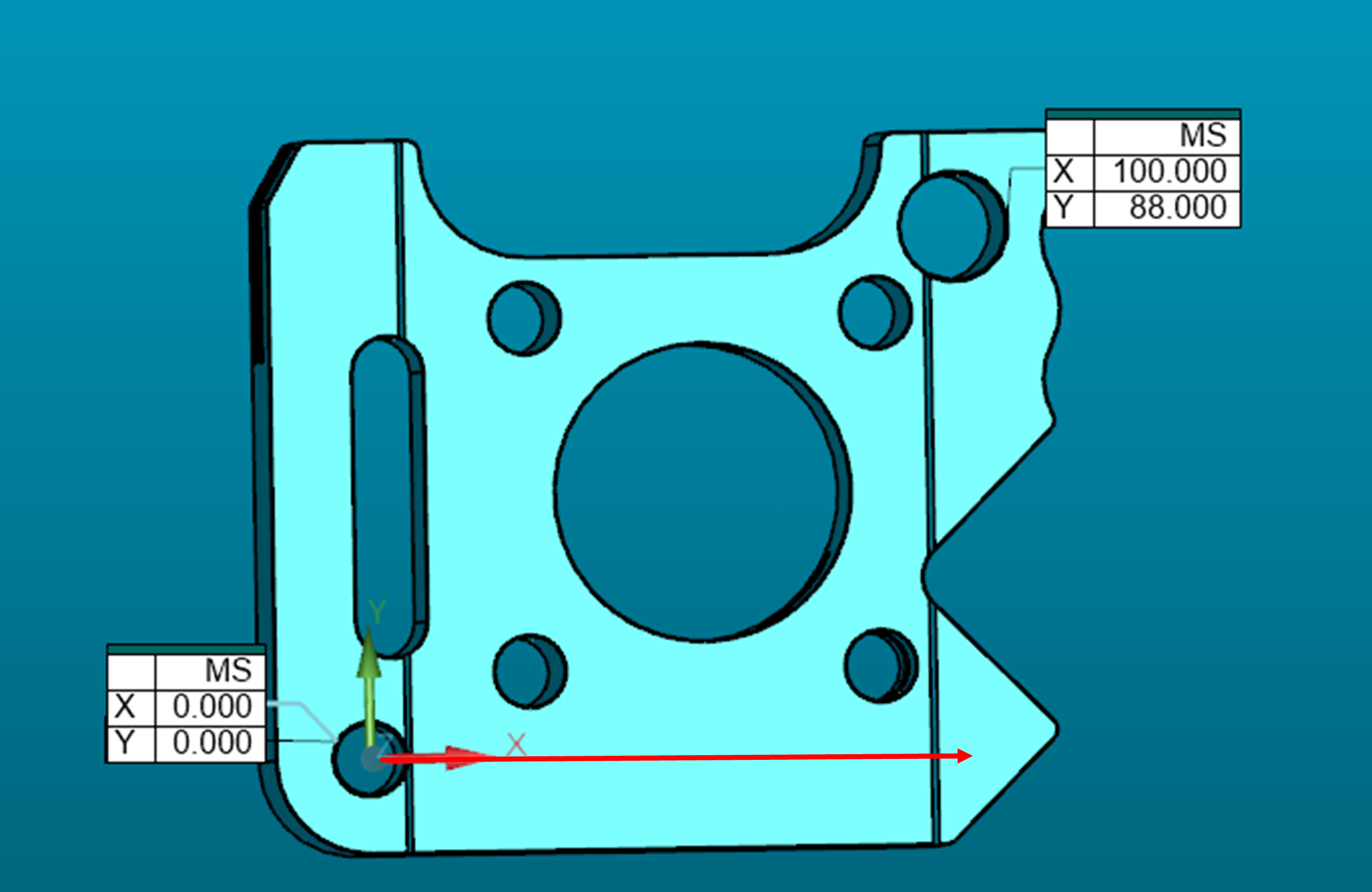

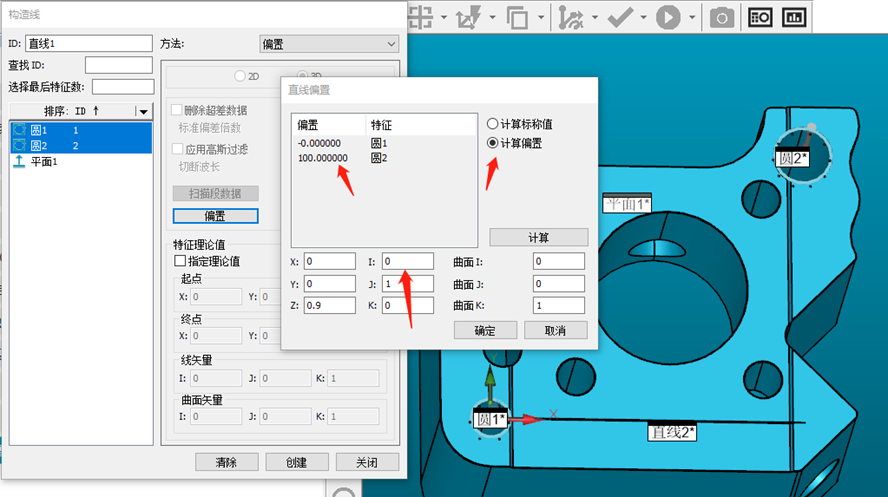

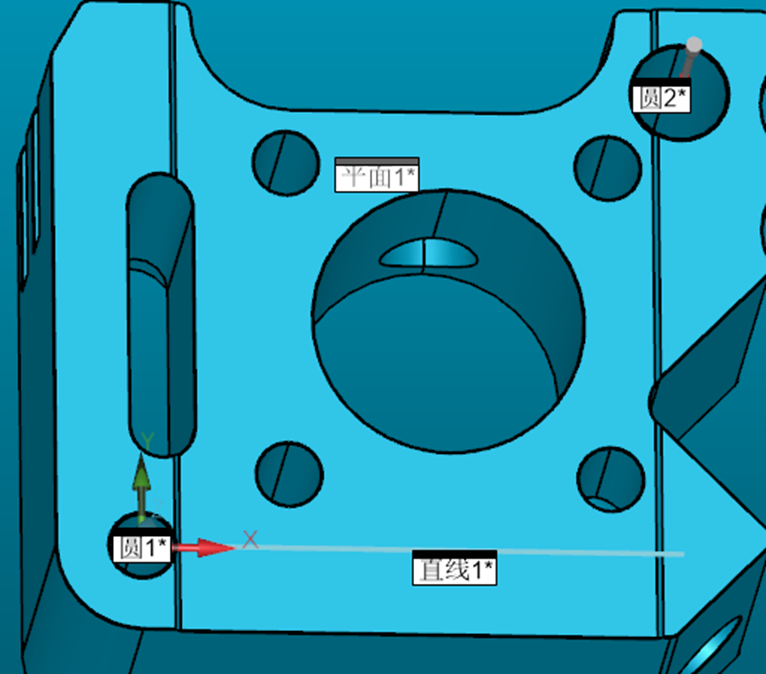

可以使用已知偏置距離計算直線的方式，也可以使用已知直線方向計算偏置距離的方式獲得目標直線。得到目標直線后可以使用其建立坐標系。
PC-DMIS專業測量軟件根植于測量行業時間已久，為廣大測量工程師帶來巨大的便利，也為測量數字化做出極大的貢獻。
對于日益豐富的市場產品類型，日益復雜的產品檢測特征，思瑞測量為客戶帶來了多種智能便利的技術應用技巧，極大地提升了企業的效率與產能；想了解更多智能計量技巧敬請關注思瑞測量，思瑞測量將與您一同攜手共同創造智慧計量的未來！
