前言

你是否遇到打開別人的測量程序，在運行程序時遇到軟件報錯提示找不到測頭文件得情況？出現此情況時，是否就代表此測量程序無法使用？其實了解如何替換測頭文件可解決此問題，今天我們介紹RatioanlDMIS2中替換測頭文件功能。

測頭替換功能應用場景

測頭替換功能應用場景主要總結為以下幾點：

1、打開別人得測量程序，測頭文件與自己實際測頭文件不一致時；

2、軟件探頭界面測頭文件過多，測量程序中的測頭文件被誤刪除；

3、更換三坐標測針后，需要更換配置文件；

4、測頭配置相同，測頭文件名不同。

三坐標測量儀測頭替換應用場景舉例

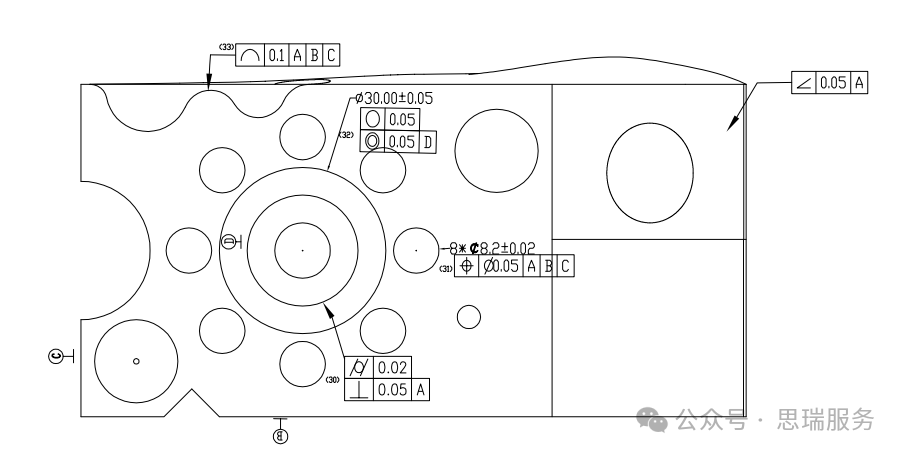

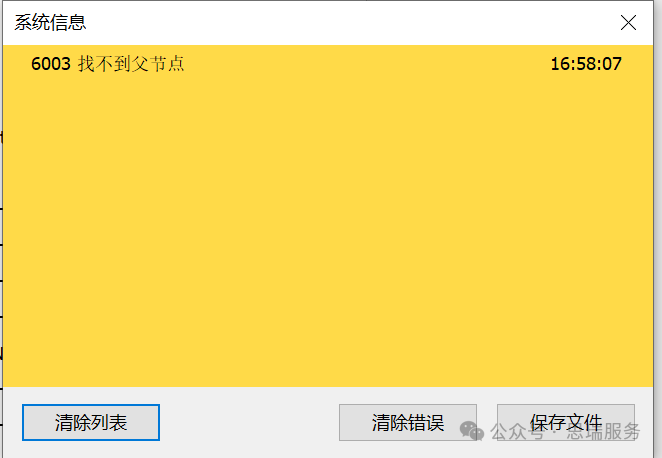

如上圖測量員小瑞需對上述圖紙公差測量評價，使用脫機軟件編寫好測量程序后，將程序拷貝到設備電腦上運行程序時，軟件報出下圖錯誤：

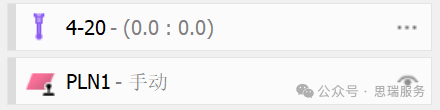

小瑞向領導請教，領導告知他因?yàn)樗摍C(jī)編程程序的測頭文件名稱為4-20，如下圖：

拷貝到電腦軟件中無相應配置的測頭文件，所以報錯，解決方法如下：

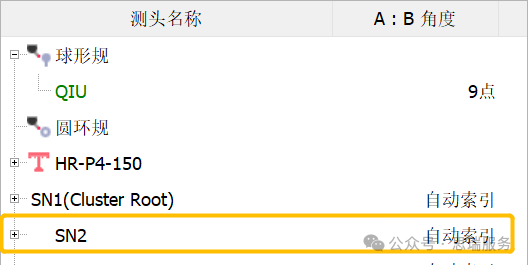

首先，根據脫機編程的測頭配置，在機器軟件中設置相同的測頭配置后，點擊添加測頭，將相同配置的測頭添加到探頭界面，如下圖：

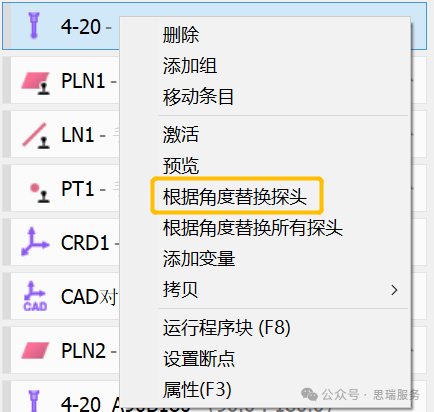

然后在程序里選中需要替換的測頭文件鼠標右擊，選擇根據角度替換探頭，如下圖：

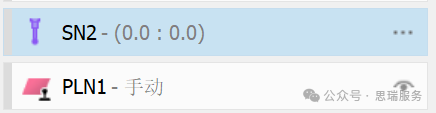

三坐標測量機測頭文件將被替換，如下圖：

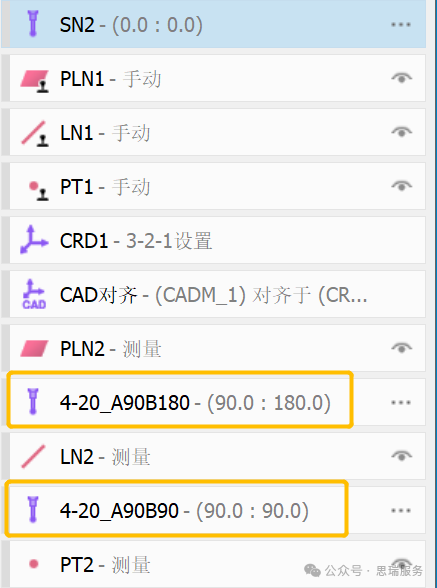

小瑞的程序中包含多個測頭角度，經過上述操作后，發現只替換了A0B0角度測頭，其余角度沒有被替換掉，如下圖：

小瑞按照上述替換測頭方法逐個角度替換，領導看到后，告訴他可以使用“根據角度替換所有測頭”功能一次性替換所有測頭角度，方法如下：

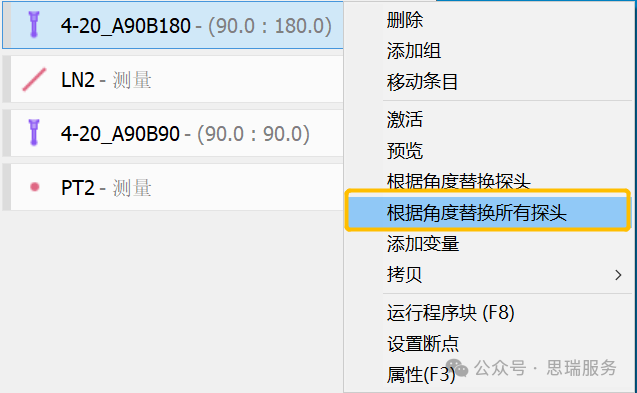

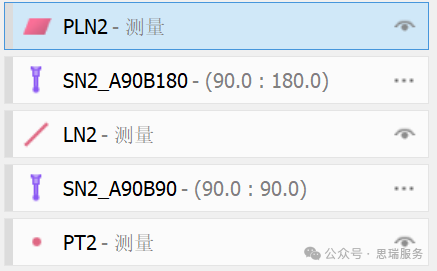

選擇要替換的測頭，鼠標右擊，選擇“根據角度替換所有探頭”后，測頭文件將被全部替換，如下圖：

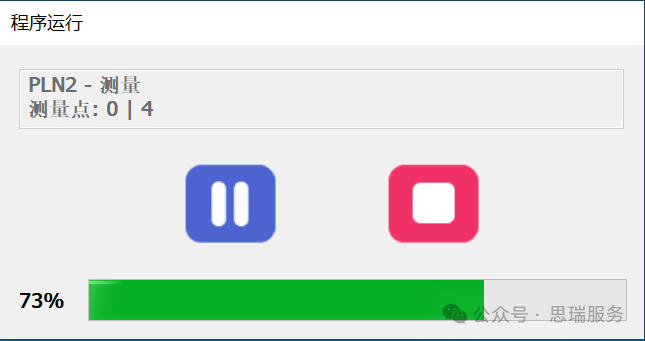

替換完測頭后，程序成功運行,如下圖：

以上就是關于三坐標測量軟件RationalDMIS2更換測頭文件的應用。
