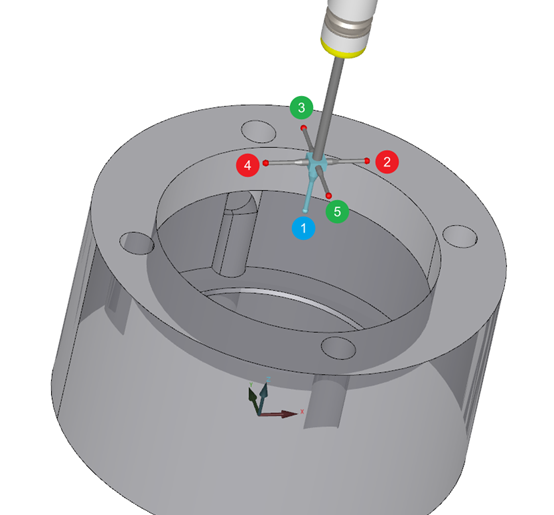

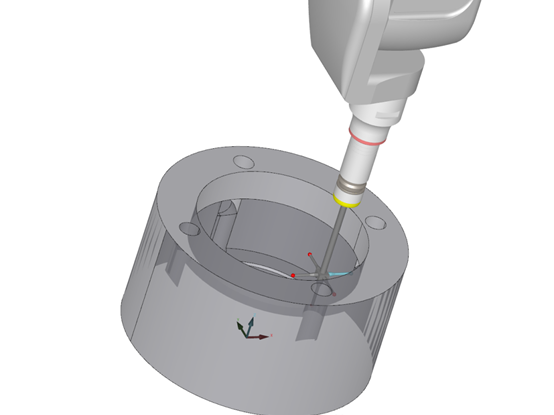

星形測針常用于檢測零件內(nèi)腔，或深孔或長軸類零件，有時使用星形測針可以減少測頭的旋轉角度，提高測量效率。
1、測針安裝
注意事項：
? 星形測針或者五方向測針須添加一個10MM~20MM的加長桿
? 四個方向的測針是固定死的，不能拆卸
? 1號測針（Z方向的測針）螺紋連接處有一截是光桿，注意別選錯測針
? 安裝固定時找個參照物，鎖定X軸，觀察Y軸的方向，盡量與機器的軸向平行
2、測針文件配置

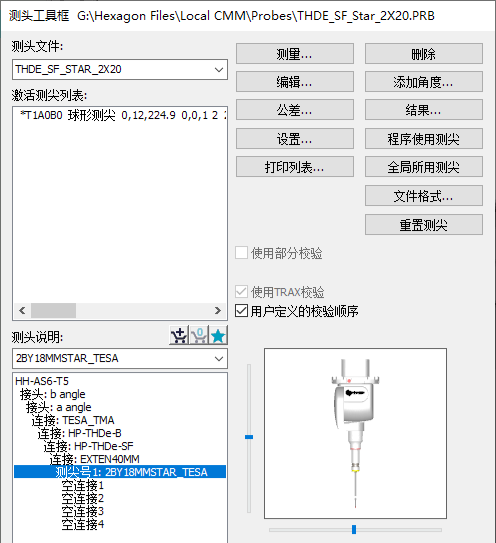

在加長桿后面添加星形測針組件，注意星形測針后面都帶有star字樣標志（其中含有TESA字樣的是TESA公司的測針，沒有的則是雷尼紹公司的測針，兩者沒有區(qū)別，可任意選擇）。

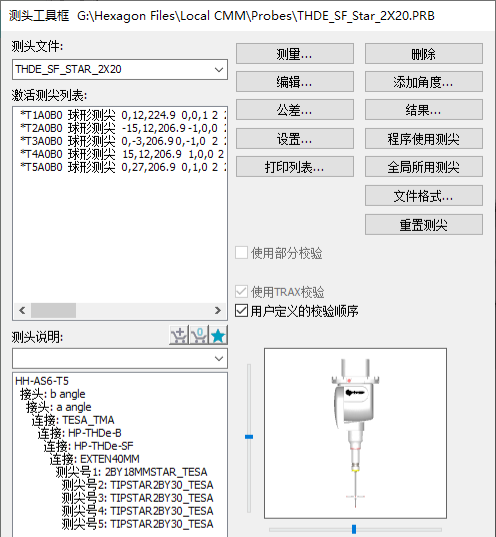

接著添加其它四個方向的測針，一樣是帶有star的字樣標識。

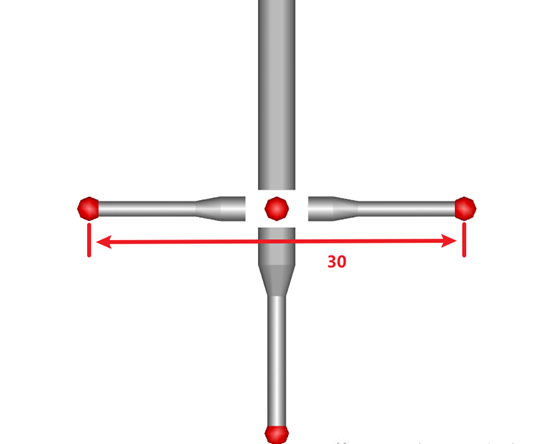

星形測針四個方向配置的測頭組件比較特殊，其計算的是同個軸向的兩個紅寶石球心的的距離，不是單個紅寶石球到測針中心的距離。
3、測針校驗

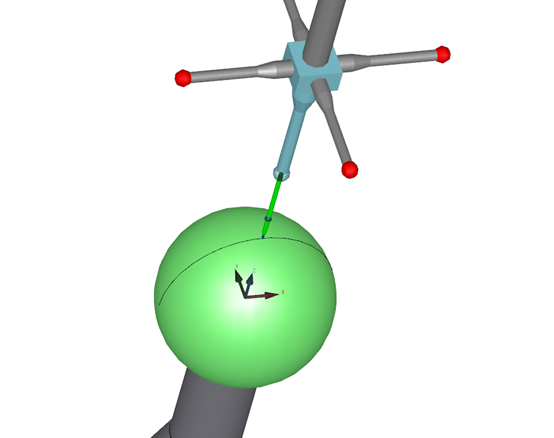

星形測針校驗，首先以1號針作為主探針進行定位（在標準球正上方踩一個點），然后自動校驗。

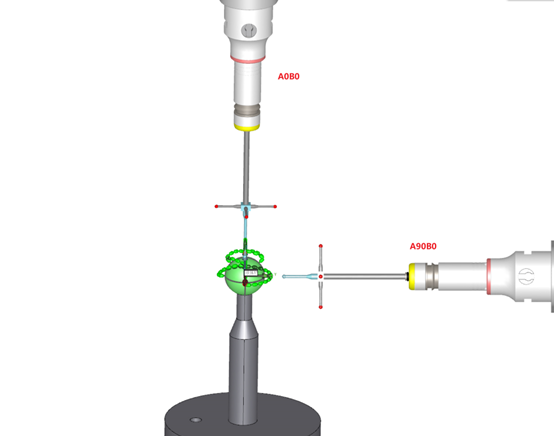

當測座旋轉角度之后的校驗：

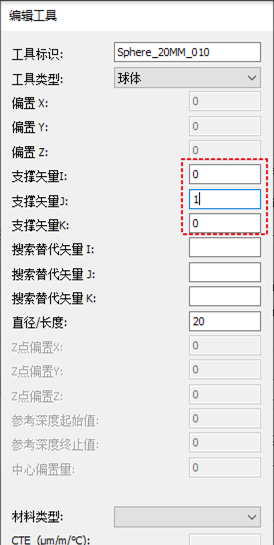

修改標準球的支撐矢量方向，比如當我校正A90B0的角度測針的時候，首先把校驗球的支撐矢量改成（0，1，0）；
然后需要使用A0B0角度的1號測針先校驗一次（定位），接著再將測座旋轉到A90B0,然后進行自動校驗
