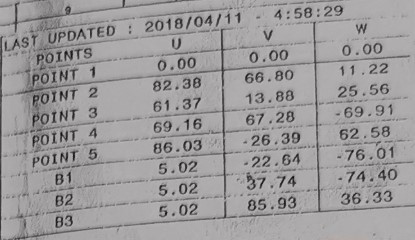

在平常注塑件、檢具、壓鑄件、模具等工件，通過三坐標測量機進行檢測過程中，有時候會遇到圖紙要求對指定測量點位進行測，查看數據偏差。如下圖：
下面列舉兩種方式如何獲取指定位置。

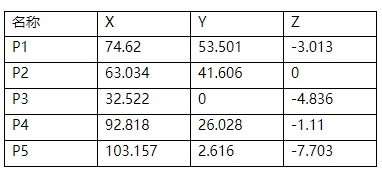

一：有圖紙，有點坐標，通過坐標點搜索點位。
在三坐標測量軟件Rational-DMIS界面中，找到元素定義這一欄，通過從CAD上搜索理論值的方法獲取點。

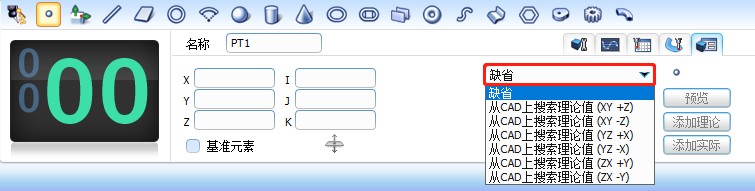

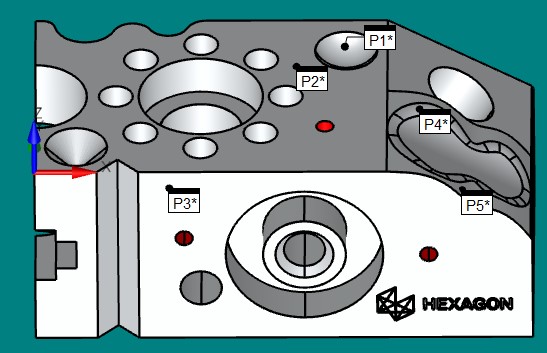

以點5為例，該點矢量方向與X+更接近，故選在從CAD上搜索理論值（YZ +X），如下圖：

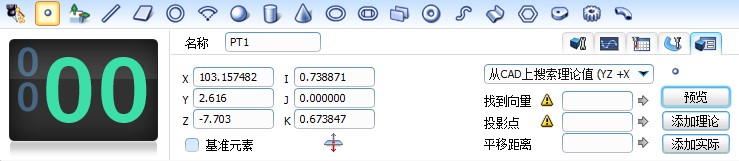

預覽圖：
然后添加理論即可。
備注：從CAD上搜索理論值可根據點的矢量方向和哪個坐標軸更接近，然后通過另外兩個坐標搜索該矢量方向的點，這樣搜索到的點位更加準確。

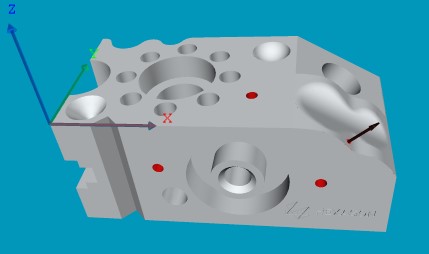

二、數模中帶點云數據，可以通過點云操作器，獲取點。（需設計在數模上繪制點）
在三坐標測量軟件Rational-DMI軟件界面中，按如下步驟進行操作，即可。
點云右鍵--激活操作器--矩形框選擇--框取數?！砑觾炔奎c—將點云拖放到雙數據窗口元素窗口的點上，生成點。

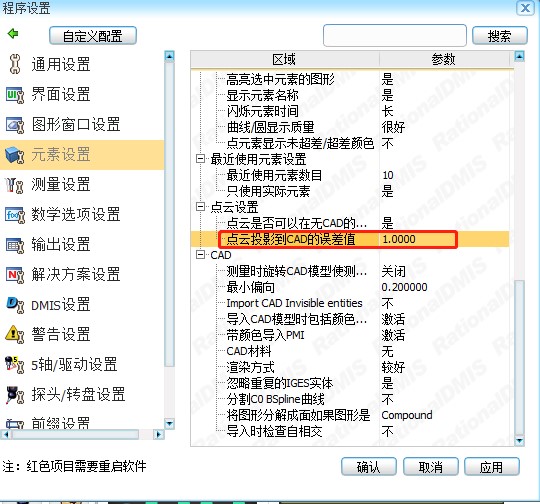

當出現少點的情況，點云設置中點投影到CAD的誤差值改大點。
RationalDMIS 通過了世界計量和測試科研機構-德國標準化組織 PTB 的認證，其算法的可靠性、有效性等
均得到了權威認可，RationalDMIS 采用 DMIS 內核、符合 ISO 22093：2203國際標準。
在測量行業，三坐標測量軟件Rational-DMIS其算法的可靠性、有效性等均得到了權威認可一套 RationalDMIS，一套完整的解決方案！只需標準的三天培訓課程，且無需用戶具備太多的專業知識，操作員即可完成復雜的檢測流程，RationalDMIS 的實用性、智能性、方便性等方面是一個新的突破，是制造業和計量業可靠的選擇！
思瑞Rational DMIS測量軟件，模塊豐富的計量軟件，完全支持I++ 控制協議。界面友好、操作快速簡便、與 CAD數據的無縫連接、從測量即可輸出100%圖形可視化報告，給企業提供完整的測量解決方案。
