利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測

發表時間：2021-07-06 18:07:06 作者：思瑞瑕疵檢測 來源：rosroddom.com 瀏覽：

氣穴現象的仿真

流體機械里氣穴現象是導致性能降低，振動，腐蝕的重要原因。因此，利用CFD仿真來預測氣穴的發生范圍對流體機械的設計開發很重要。本研究中，利用CFD仿真對船舶的螺旋槳周圍的氣穴，尤其是翼端部渦流的再現進行了預測，并進行了仿真結果與實驗的比較[1]。

[1] Fujiyama, K. et al, smp'11 Workshop on Cavitation and Propeller Performance, 2011

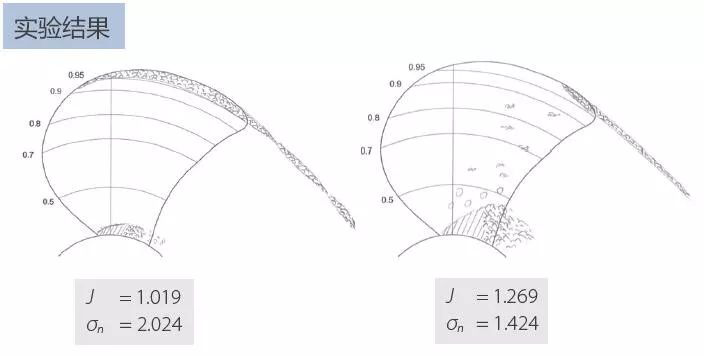

氣穴發生范圍的預測

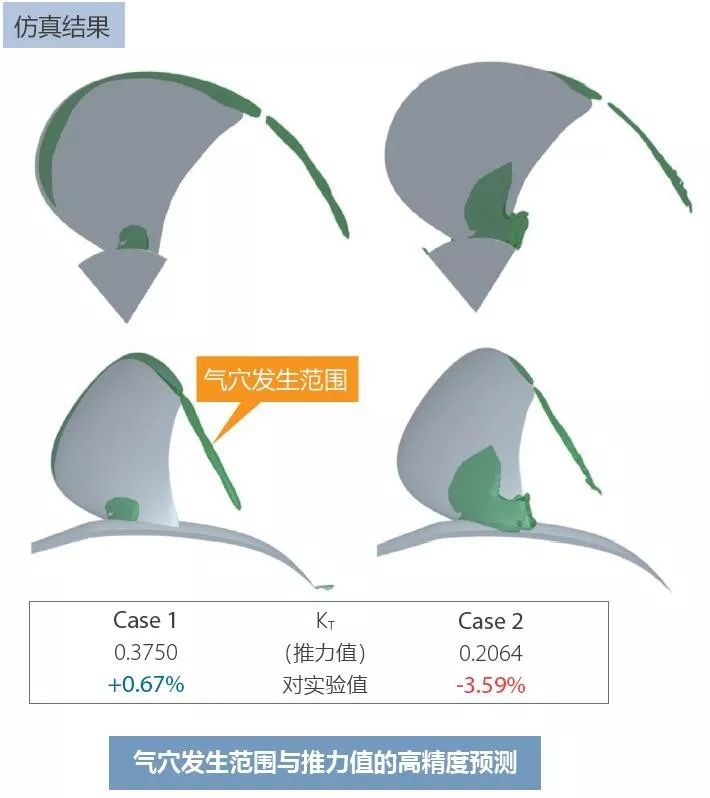

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖1)

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖2)

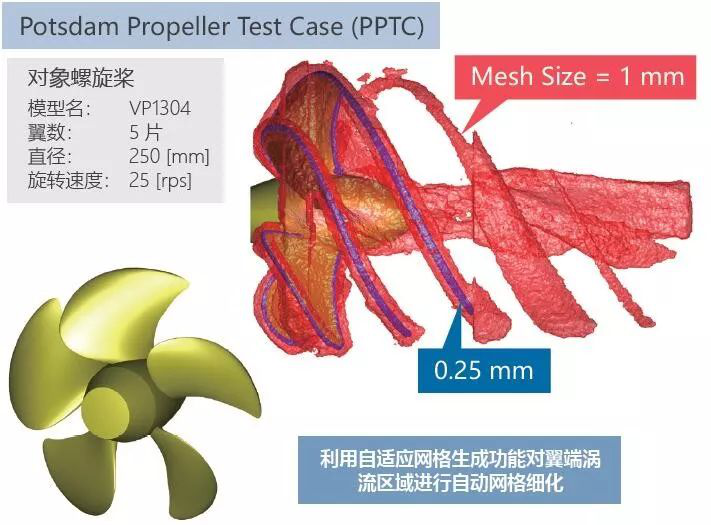

自適應網格生成

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖3)

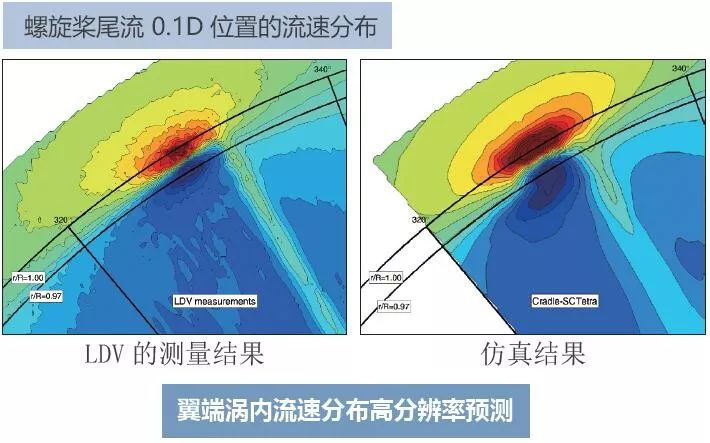

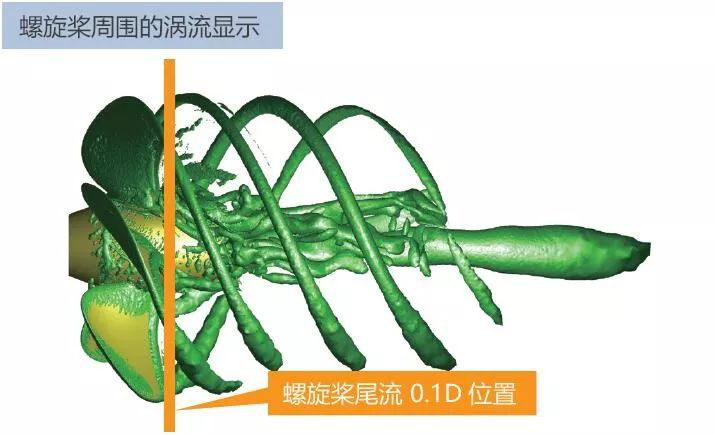

翼端渦流區域的表現

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖4)

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖5)

小結

通過利用MSC Cradle進行了船用螺旋槳周圍的氣穴發生以及由此引起的推力變化的高精度預測。另外，利用自適應網格劃分功能，再現了翼端渦流氣穴的局部現象。
